Tematy ćwiczeń projektowych z Wytrzymałości Materiałów

Dane do zadania 1 i 2.
	Numery tematów      Tematy 1-20      Tematy 21-40      Tematy 41-60      Tematy 61-80      Tematy 81-100      Tematy 101-120      Tematy 121-140      Tematy 140-160      Tematy 161-180      Tematy 181-200      Tematy 201-220      Tematy 221-240      Tematy 241-260      Tematy 261-280      Tematy 281-300
	Schematy statyczne:  PDF
	Typy przekrojów: PDF
	Materiał: E=205 GPa, Kg=215 MPa (wartości jednakowe dla wszystkich tematów)

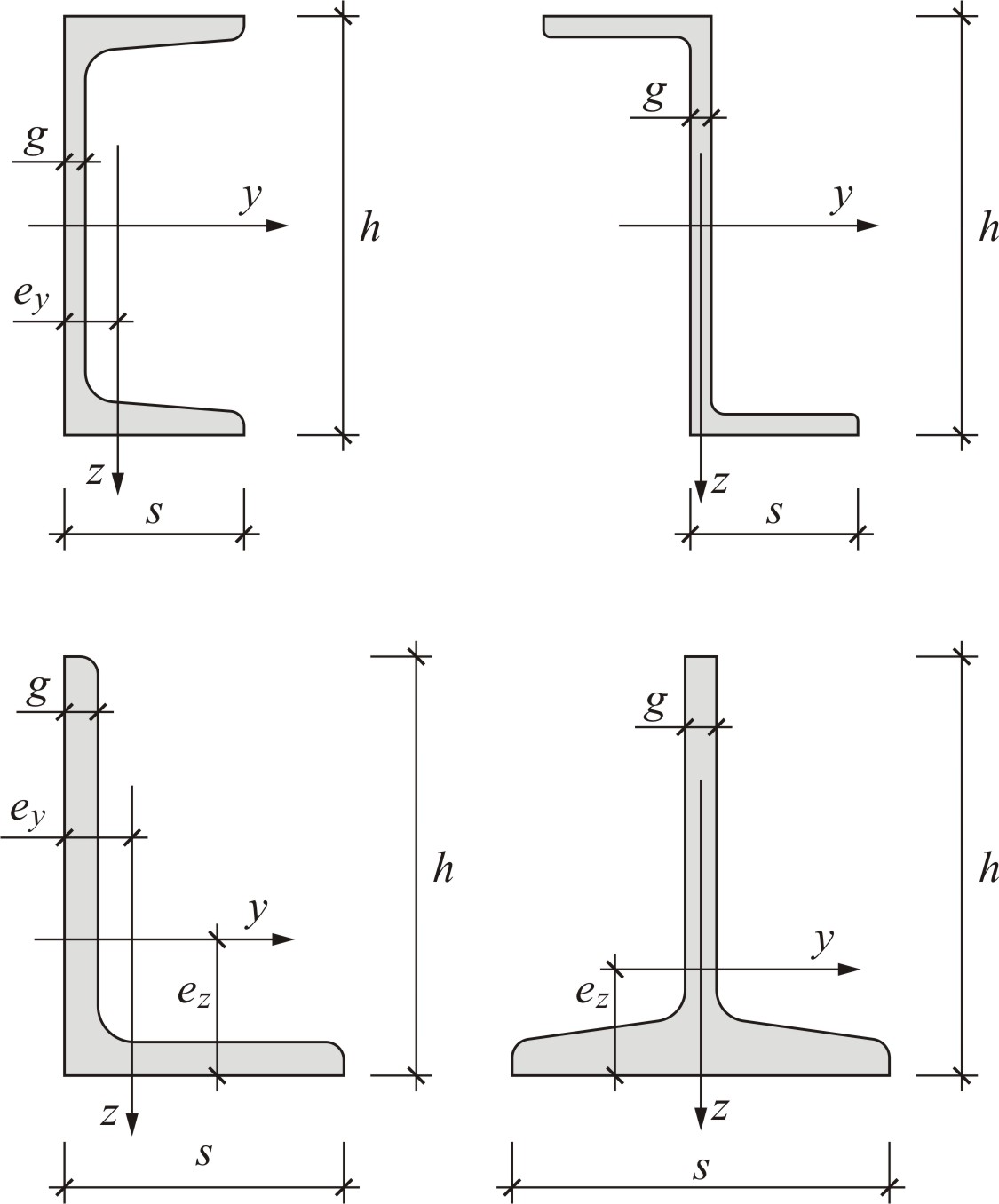

	Charakterystyki kształtowników:  Kształtowniki Symbol h [mm] s [mm] g [mm] A [cm2] ey [cm] ez [cm] Iy [cm4] Iz [cm4] Iyz [cm4] C80 80 45 6 11 1,45   106 19,4   C100 100 50 6 13,5 1,55   206 29,3   C120 120 55 7 17 1,6   364 43,2   C100p 100 50 5 12,7 1,61   202 28,5   C120p 120 55 5,5 15,5 1,68   351 41,8   C100E 100 46 4,5 10,9 1,44   174 20,5   C120E 120 52 4,8 13,3 1,54   304 31,2   C300 300 100 10 58,8 2,7   8030 495   C300p 300 100 7,5 52,2 2,89   7640 473   C400E 400 115 8 61,5 2,75   15220 642   Z160x70 160 70 8,5 27,5     1060 204 350 Z180x75 180 75 9,5 33,3     1600 270 490 Z200x80 200 80 10 38,7     2300 357 674 L90x90x10 90 90 10 17,1 2,58 2,58 127 127 74 L90x90x11 90 90 11 18,7 2,62 2,62 138 138 80,5 L100x100x8 100 100 8 15,5 2,74 2,74 145 145 85 L100x100x10 100 100 10 19,2 2,82 2,82 177 177 104 L100x100x12 100 100 12 22,7 2,9 2,9 207 207 121 L120x120x10 120 120 10 23,2 3,31 3,31 313 313 184 L120x120x12 120 120 12 27,5 3,4 3,4 368 368 216 L150x100x12 150 100 12 28,7 2,42 4,89 650 232 226 L200x100x10 200 100 10 29,2 2,01 6,93 1219 210 289 L200x100x12 200 100 12 34,8 2,1 7,03 1440 247 338 1/2I400 200 155 14,4 58,9   5,47 2150 580   1/2I400PE 200 180 8.6 42,2   4,52 1450 659   1/2I400HEB 200 300 13,5 98,9   3,66 2440 5410
Dane do zadania 3.
	Numery tematów           Tematy 1-20      Tematy 21-40      Tematy 41-60      Tematy 61-80      Tematy 81-100      Tematy 101-120      Tematy 121-140      Tematy 140-160      Tematy 161-180      Tematy 181-200      Tematy 201-220      Tematy 221-240      Tematy 241-260      Tematy 261-280      Tematy 281-300
	Schematy statyczne belek i przekroje:  PDF
Projekt 2.
	Strona tytułowa:  PDF (125kB)
Dane do zadania 4.
	Numery tematów      Tematy 1-20      Tematy 21-40      Tematy 41-60      Tematy 61-80      Tematy 81-100      Tematy 101-120      Tematy 121-140      Tematy 140-160      Tematy 161-180      Tematy 181-200      Tematy 201-220      Tematy 221-240      Tematy 241-260      Tematy 261-280      Tematy 281-300
Dane do zadania 5.
	Numery tematów      Tematy 1-20      Tematy 21-40      Tematy 41-60      Tematy 61-80      Tematy 81-100      Tematy 101-120      Tematy 121-140      Tematy 140-160      Tematy 161-180      Tematy 181-200      Tematy 201-220      Tematy 221-240      Tematy 241-260      Tematy 261-280      Tematy 281-300
	Przekroje prętów cienkościennych:  PDF
	Schematy statyczne belek i wzory na siły wewnętrzne (w skręcanych prętach cienkościennych):  PDF
Dane do zadania 6.
	Numery tematów            Tematy 1-20      Tematy 21-40      Tematy 41-60      Tematy 61-80      Tematy 81-100      Tematy 101-120      Tematy 121-140      Tematy 140-160      Tematy 161-180      Tematy 181-200      Tematy 201-220      Tematy 221-240      Tematy 241-260      Tematy 261-280      Tematy 281-300
	Schematy statyczne prętów:  PDF
